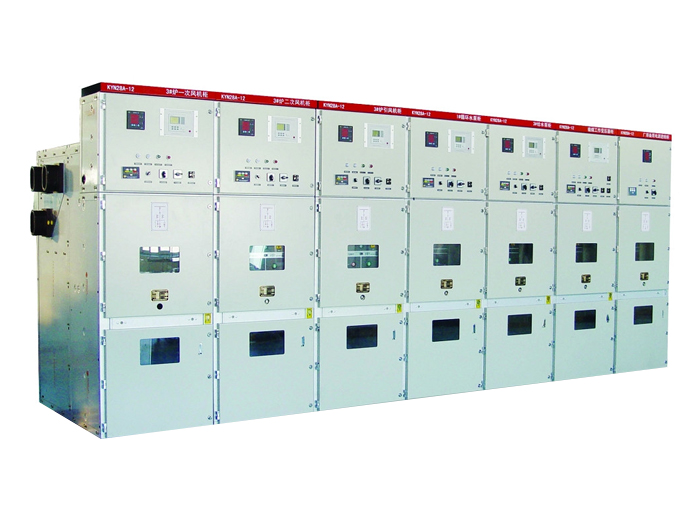

KYN28A-12铠装中置式交流金属封闭开关设备

所属分类:高压开关柜

产品规格:KYN28A-12

发布时间:22-03-10

访问数量:22475

咨询电话:0543-2150208 0543-6388678

咨询详情

产品详情:

高压开关柜说明书



1.适用范围:

  KYN28-12型户内式金属铠装抽出式开关设备(以下简称开关设备),系3~12千伏三相交流50HZ单母线及单母线分段系统的成套配电装置。主要用于发电厂、中小型发电机送电、工矿企事业配电及电业系统的二次变电所的受电、送电及大型高压电动机起动等。

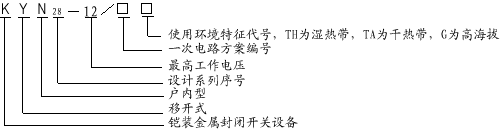

2.型号规格及含义:





额定电压(kv)         3.6/7.2/12

最高工作电压(kv)       3.6/7.2/12

工频耐受电压(kv)       42(lmin)

冲击耐受电压(kv)       75

额定频率            50HZ

额定电流(A)          630-3150

额定热稳定电流(KA 4S)      16-50

额定动稳定电流(KA)       40-125

额定短路开断电流(KA)      16-50

额定短路关合电流(KA)      40-125

防护等级            IP4X



3.产品特色:

  实行控制保护、监测之用,本开关设备满足DL/T40491,IEC298、GB3906等标准要求,具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能,实为一种性能优越的配电装置。



4.产品描述:

周围空气湿度 :上限,+40℃;下限,-10℃

海拔:1000M

相对环境温度:日平均不大于95%,月平均不大于90%

地震:烈度不超过8度

周围空气应不受腐蚀性或可燃气体,水蒸气等明显污染

无严重污秽及经常性的剧烈振动,严酷条件下严酷度设计满足1度

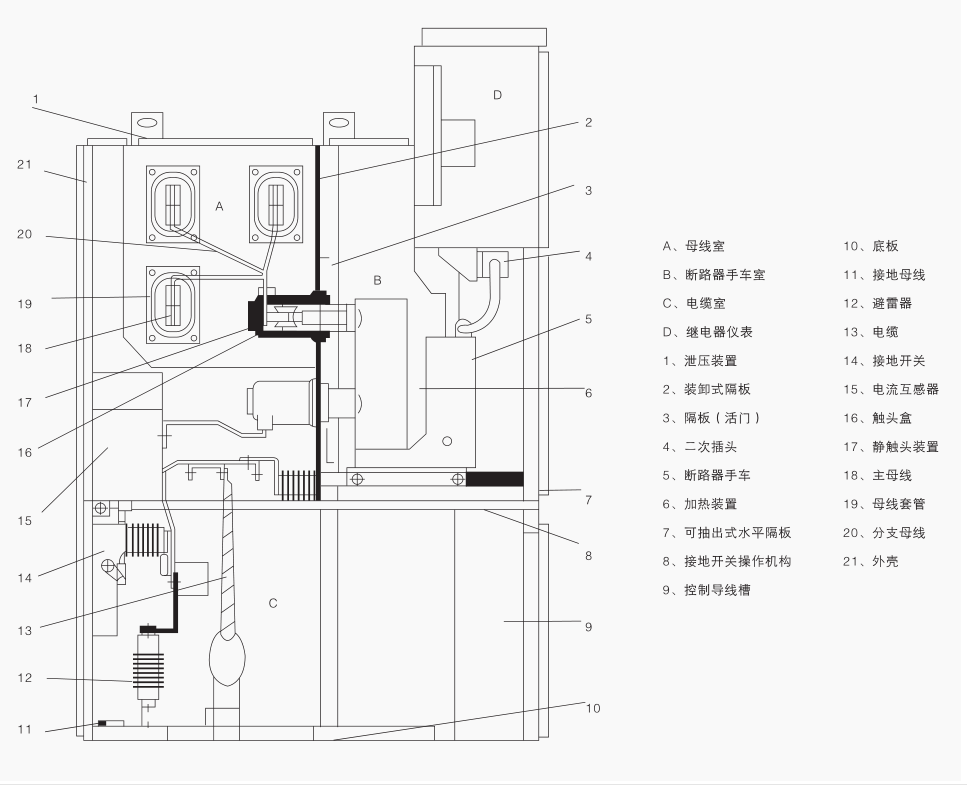

5.外形及安装:





6.订货须知:

1.在订货时应注明所配套断路器的种类、型号、规格和数量以及使用场合;

2.代为选型时,请详细注明使用断路器的技术参数,如功率、型号、极数、额定电压、电流及负载特征;

3.装置的进出线方式;

4.其它特殊要求,请予以说明。


欢迎留言洽询详细信息!
